Cabine de pintura eletrostática automática

Descrição

Funcionamento e arquitetura estrutural da cabine de pintura eletrostática automática

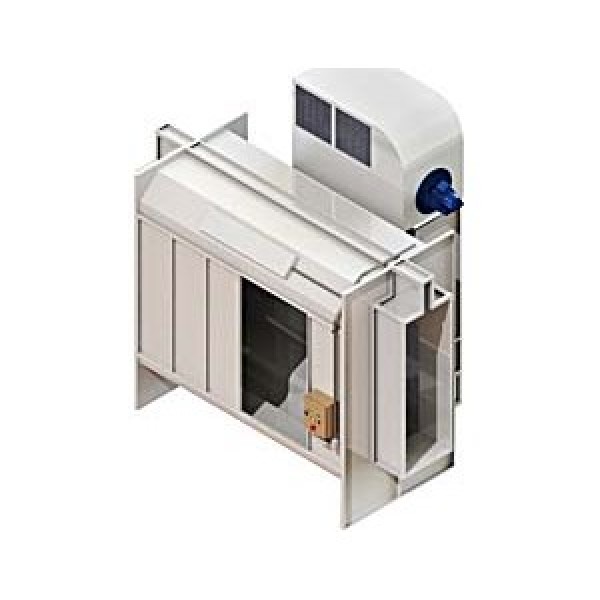

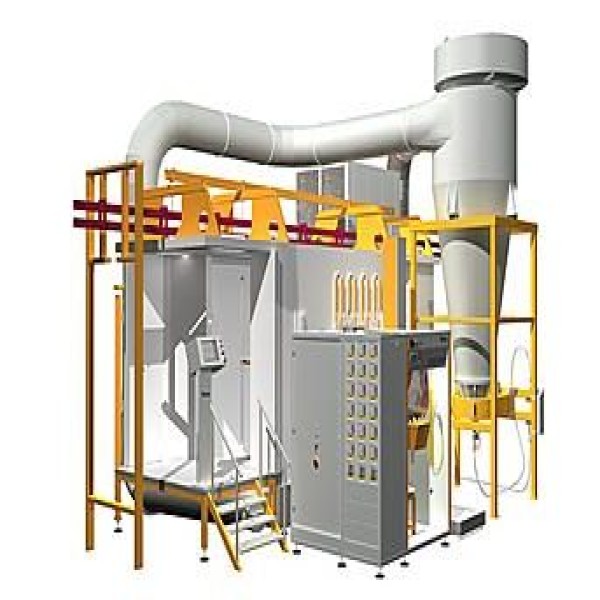

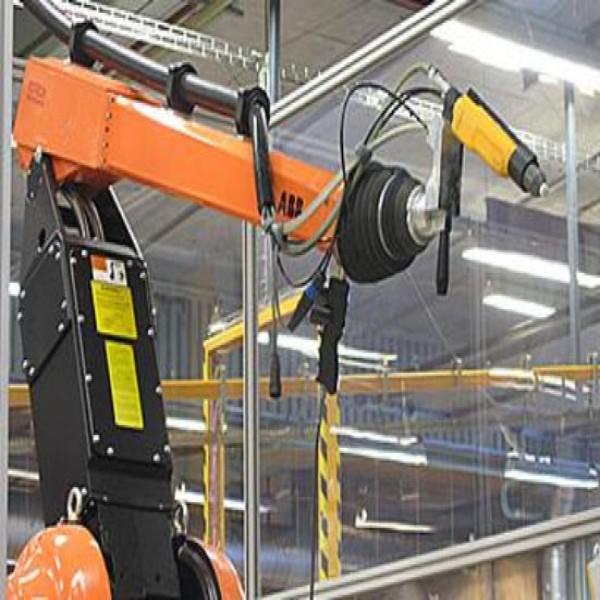

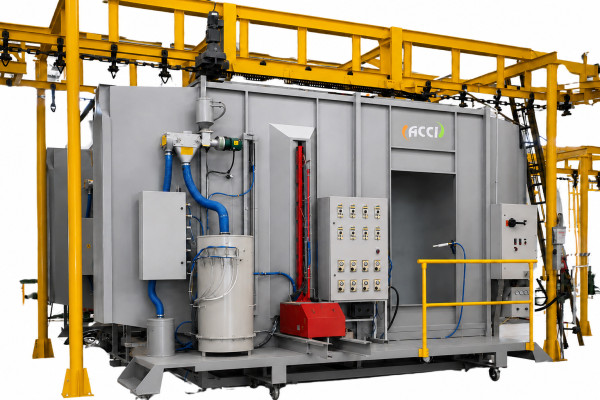

A cabine de pintura eletrostática automática opera como um sistema de confinamento físico e pneumático projetado para mitigar a dispersão de resíduos sólidos no ambiente fabril, otimizando o aproveitamento de matéria-prima e mantendo a área de trabalho em conformidade com as diretrizes ambientais. O equipamento apresenta uma configuração que pode integrar processos operacionais automatizados ou manuais, sendo o seu dimensionamento interno determinado de forma customizada com base nas especificações técnicas, quantidade e arranjo geométrico das pistolas de pulverização utilizadas na linha de produção. A estrutura do conjunto é dividida em dois blocos principais que atuam de forma acoplada: o corpo da cabine, onde ocorre a deposição automatizada do pó sobre as peças, e o módulo de exaustão, denominado depurador de ar.

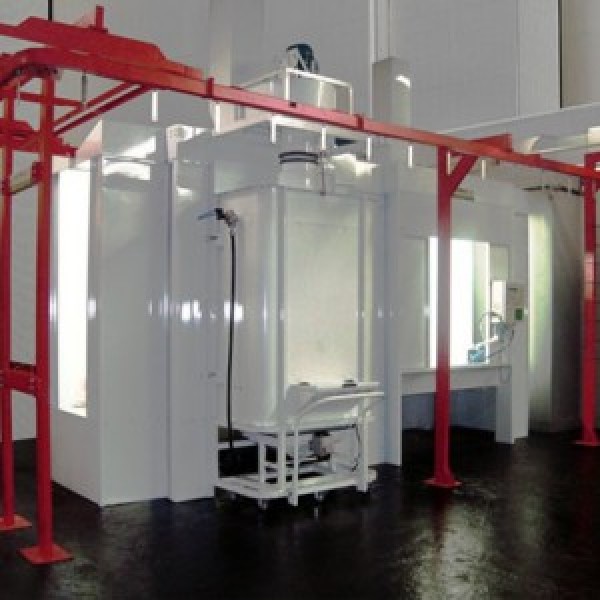

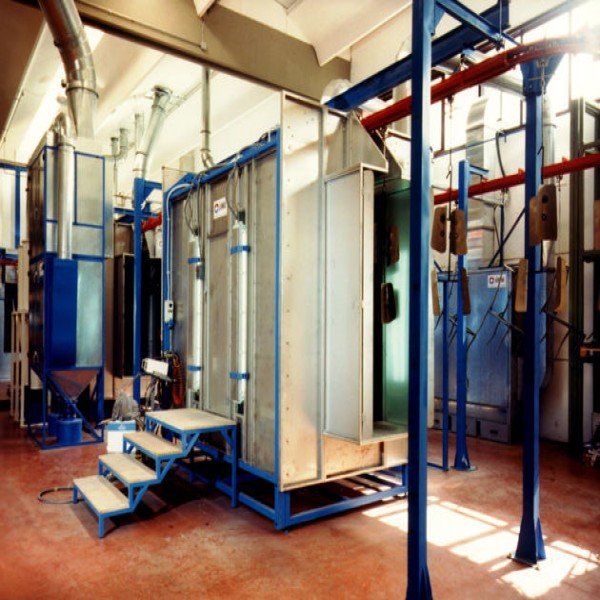

O corpo operacional do equipamento é fabricado a partir de chapas de aço carbono que recebem revestimento em pintura protetiva ou em chapas de aço inoxidável, materiais selecionados para suportar o desgaste mecânico contínuo da produção industrial de alta capacidade. A estrutura metálica apresenta janelas de pintura posicionadas para acompanhamento técnico e aberturas laterais dimensionadas para permitir a transição contínua dos componentes fixados nas gancheiras do transportador aéreo. Esse desenho geométrico mantém a estabilidade do fluxo de ar interno e evita o escape de névoa de tinta para o galpão, assegurando a repetibilidade visual e a homogeneidade da camada de tinta aplicada de forma automatizada.

Mecanismo de filtragem e meios filtrantes especializados no depurador de ar

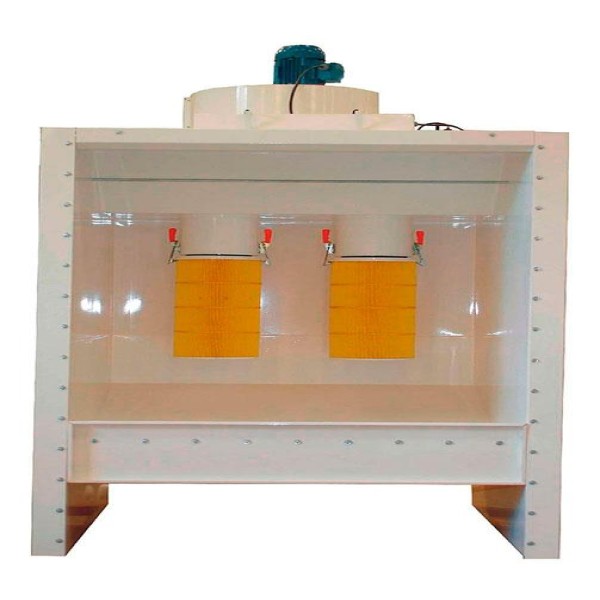

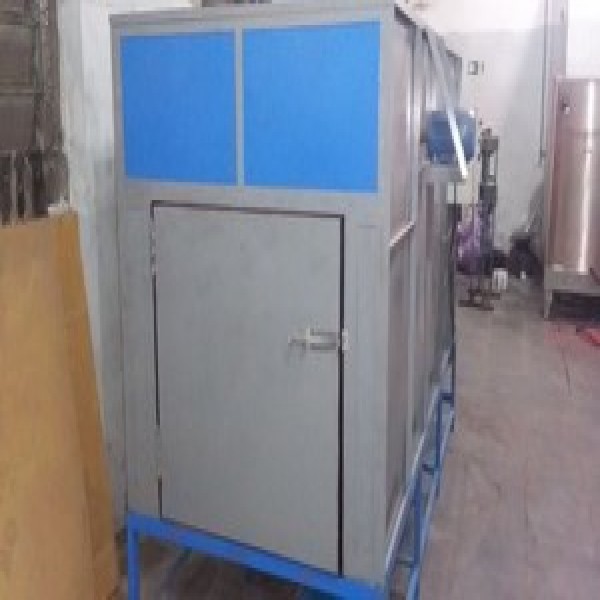

O depurador de ar atua na captação e purificação do fluxo pneumático contaminado pelo overspray da tinta eletrostática. Um exaustor centrífugo de alta performance gera a pressão estática necessária para direcionar o ar saturado para o primeiro estágio de filtragem, constituído por elementos do tipo cartucho fabricados com meio filtrante 100% poliéster. Dependendo das características físico-químicas do processo e do nível de condutividade exigido, esses cartuchos podem ser especificados em poliéster branco padrão, poliéster com revestimento em teflon (PTFE) para repelência de umidade ou poliéster aluminizado com propriedades antiestáticas. Essa especificação garante uma eficiência de recuperação mecânica de até 98,4% para partículas sólidas com diâmetro superior a 1 mícron.

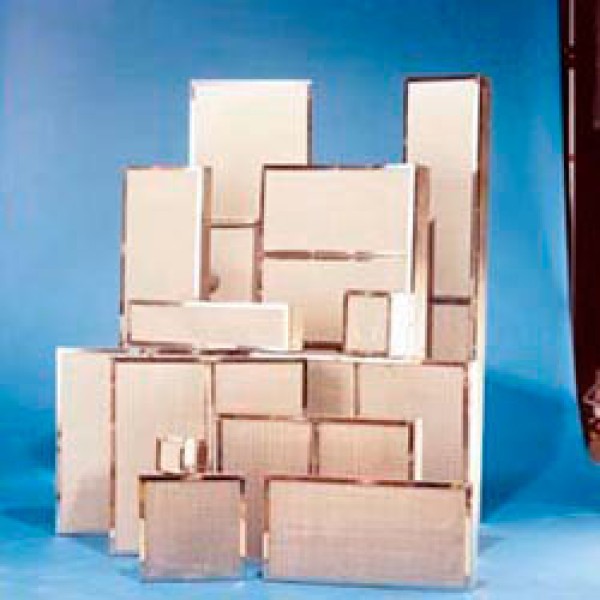

Como salvaguarda ambiental e operacional, o depurador fornecido pela ACCI possui um segundo estágio de segurança posicionado antes da descarga final do fluxo gasoso para a atmosfera da fábrica. Este estágio utiliza um filtro final com meio filtrante de alta densidade composto de celulose, projetado para atuar como uma barreira redundante em cenários de falha mecânica, como o rompimento acidental de algum dos cartuchos de poliéster primários. Esse filtro retém integralmente as partículas residuais que escapariam do sistema principal, impedindo de forma absoluta a contaminação do galpão fabril e garantindo a conformidade da instalação com os parâmetros regulamentares de segurança do trabalho.

Automação do sistema pulse jet e recuperação de material no leito fluidizado

A manutenção da permeabilidade pneumática dos cartuchos e a constância da vazão de sucção na face de trabalho dependem de um sistema automatizado de limpeza do tipo pulse jet. O mecanismo é coordenado por um sequenciador eletrônico dedicado, programado para acionar de forma cíclica e intermitente válvulas de diafragma que injetam disparos de ar comprimido em contrafluxo no interior dos filtros de poliéster. A energia mecânica do pulso provoca a expansão controlada do tecido filtrante, desprendendo a camada de pó acumulada na face externa e fazendo-a cair diretamente no tanque de recuperação inferior, sem interromper o regime de pintura da linha automatizada.

O pó retido decanta no reservatório inferior do depurador, que contém um leito fluidizado estruturado para manter o material em suspensão adequada e homogênea. Através de bombas de transferência conectadas diretamente a essa seção inferior, o pó recuperado é reinjetado de maneira contínua no reservatório das pistolas automáticas, eliminando o desperdício de insumos e otimizando o custo-benefício global da operação. O acompanhamento contínuo da pressão diferencial do sistema por meio de indicadores técnicos permite a execução de intervenções preventivas precisas, estendendo a vida útil do exaustor centrífugo e garantindo a estabilidade da linha produtiva B2B.
