Descrição

Instalação de sistema de sprinklers

A instalação de um sistema de sprinklers é o momento em que decisões aparentemente construtivas passam a determinar desempenho hidráulico. O diâmetro efetivamente instalado, o tipo de conexão empregado, o raio das curvas, a inclinação dos trechos e a densidade de suportes alteram a perda de carga acumulada e a resistência mecânica da rede. Um sistema pode ficar visualmente impecável e não entregar a pressão prevista no bico mais desfavorável.

Rede hidráulica: o que a montagem altera no cálculo

O cálculo hidráulico parte de diâmetros e de um traçado definidos. Reduções de diâmetro feitas em campo por disponibilidade de material, acréscimo de curvas para contornar interferências e uso de conexões com coeficiente de perda diferente do especificado consomem margem de pressão. Como o efeito é cumulativo ao longo da rede, o resultado só aparece no ponto mais distante — exatamente o ponto que o ensaio de aceitação mede.

A suportação merece atenção específica. A rede opera cheia e pressurizada, e a partida do conjunto de bombas gera esforço dinâmico. Suportes espaçados além do limite normativo, fixados em elementos não estruturais ou sem contraventamento em trechos verticais falham por fadiga, não por sobrecarga imediata — o que torna o problema difícil de detectar na entrega.

Componentes de controle e ensaios de aceitação

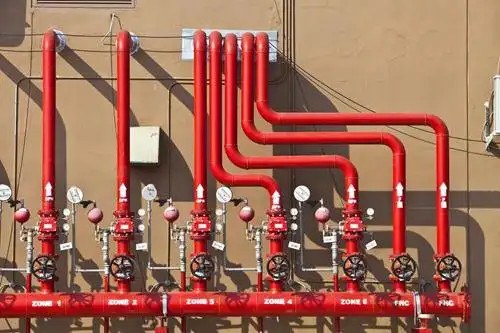

A instalação inclui elementos que existem para permitir operação e manutenção: válvula de governo e alarme, que sinaliza o fluxo de água e permite bloqueio setorizado; drenos nos pontos baixos, que evitam retenção de água e corrosão interna; e pontos de teste, que viabilizam a inspeção periódica sem desmontar a rede. Omitir esses itens reduz custo de obra e inviabiliza a manutenção pelos anos seguintes.

A Technical Fire relaciona em seu escopo os componentes hidráulicos da instalação — registros globo predial e industrial, válvulas angulares de 90 graus, adaptadores Storz, medidores de pressão e vazão — e informa que executa desde a projeção do sistema hidráulico até a finalização da instalação e a manutenção posterior. Concentrar instalação e manutenção no mesmo responsável técnico tende a produzir uma rede projetada para ser mantida, e não apenas para ser entregue.
