Estrutura de fixação de painel solar fotovoltaico: por que o cálculo de vento é o item central

A estrutura de fixação de painel solar fotovoltaico é dimensionada, na maior parte dos casos, por uma carga que não é o peso dos módulos. Um painel de 550 W pesa cerca de 27 a 32 kg e ocupa aproximadamente 2,6 m², o que resulta em carga permanente da ordem de 12 a 15 kgf/m². A pressão dinâmica do vento, calculada conforme a ABNT NBR 6123, pode superar esse valor em várias vezes, e atua predominantemente como sucção — ou seja, tentando arrancar o conjunto, não comprimi-lo.

Esse é o ponto que separa uma estrutura de fixação projetada de uma estrutura de fixação montada. Estruturas subdimensionadas raramente falham por excesso de peso; falham em evento de vento extremo, e falham nos pontos de ancoragem.

O que a NBR 6123 exige do projeto

A NBR 6123 determina a velocidade básica do vento a partir das isopletas do território nacional, valor que varia conforme a região. Sobre essa velocidade incidem os fatores topográfico, de rugosidade e dimensões da edificação, e o fator estatístico ligado ao grau de segurança e à vida útil esperada. A revisão da norma trouxe maior detalhamento no tratamento de coeficientes de pressão em coberturas e em elementos adicionados a elas, o que afeta diretamente arranjos fotovoltaicos.

Um projeto correto declara qual velocidade básica foi adotada, qual categoria de rugosidade do terreno e qual coeficiente de forma foi aplicado às bordas e cantos da cobertura — regiões onde a sucção é significativamente maior que no centro do telhado. Estruturas especificadas por catálogo genérico, sem esses parâmetros, assumem implicitamente a condição mais favorável, e é nas bordas que elas se rompem.

Ancoragem: onde a carga realmente termina

A cadeia de esforços não termina na estrutura. Ela termina no elemento que recebe a ancoragem — caibro, terça, laje ou fundação. Uma estrutura de fixação corretamente dimensionada, parafusada em uma terça corroída ou em um caibro com seção insuficiente, transfere o problema em vez de resolvê-lo.

Em instalações sobre coberturas existentes, a verificação da estrutura receptora é parte do escopo técnico, e não uma etapa opcional. Isso inclui avaliar se a cobertura suporta o acréscimo de carga permanente e, principalmente, se os elementos de apoio resistem aos esforços de arrancamento nos pontos de fixação. Em usinas em solo, a mesma lógica se aplica à fundação, que precisa ser dimensionada a partir de sondagem e não por padronização.

Da especificação à peça fabricada

Do ponto de vista contratual e de seguro, o que sustenta a instalação é a documentação técnica do projeto: memorial de cálculo estrutural, ART do responsável técnico, especificação de materiais e manual de montagem com torques definidos. A ABNT NBR 16690, que trata das instalações elétricas de arranjos fotovoltaicos, reforça essa lógica ao exigir instalação documentada e verificável.

Entre a especificação e a obra existe uma etapa que costuma ser subestimada: a fabricação fiel ao projeto. Perfil com espessura inferior à especificada, furação fora de posição, dobra com raio incorreto ou solda sem penetração adequada invalidam o cálculo, ainda que o memorial esteja correto. É por isso que a aderência da peça ao desenho é um requisito de segurança, não de acabamento.

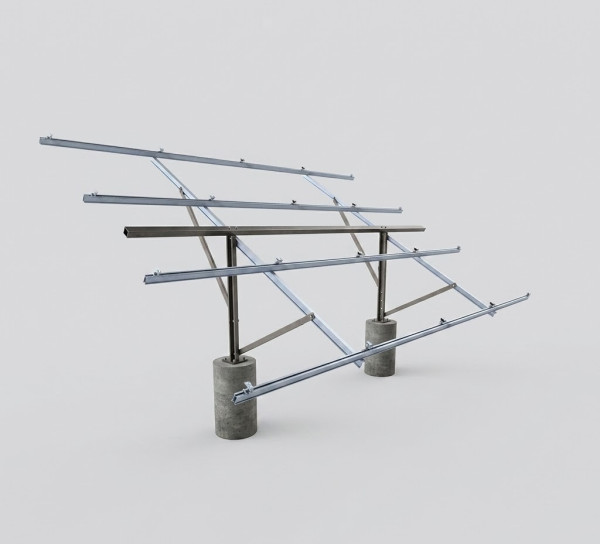

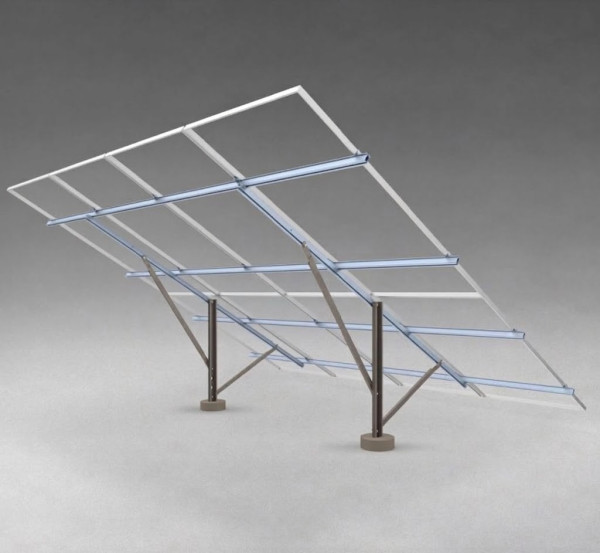

A Perf-cop fabrica estruturas de fixação de painel solar fotovoltaico a partir do projeto e das especificações fornecidas pelo responsável técnico, executando corte, dobra e conformação dos perfis conforme o desenho aprovado. Estabelecida desde 2001 em Guarulhos/SP, com atendimento em todo o território nacional, a empresa atua na etapa em que o dimensionamento vira peça física — que é onde o projeto se confirma ou se perde.
