Suporte para painel solar: como o tipo de cobertura define a solução correta

Não existe suporte para painel solar universal. A afirmação parece óbvia, mas boa parte dos problemas de instalação em telhados no Brasil nasce de tentar adaptar um mesmo conjunto de fixação a coberturas com comportamentos estruturais completamente distintos. Uma telha cerâmica, uma telha metálica trapezoidal e uma laje de concreto respondem de formas diferentes a carga permanente, a esforço de arrancamento e a dilatação térmica.

O suporte é o elemento que faz a transição entre o módulo fotovoltaico e a estrutura existente da edificação. Especificá-lo corretamente é, antes de tudo, entender o que existe embaixo dele.

Telhado cerâmico, metálico, fibrocimento e laje

Em telhado cerâmico, a solução técnica é o gancho ajustável fixado diretamente no caibro ou na terça de madeira, passando por baixo da telha sem perfurá-la. A telha cerâmica não tem função estrutural para receber carga concentrada; qualquer suporte que se apoie sobre ela transfere esforço para um elemento que não foi projetado para isso, e o resultado aparece em trincas e infiltrações no médio prazo.

Em telhas metálicas trapezoidais e em fibrocimento, a fixação normalmente ocorre por parafuso autobrocante com vedação em EPDM na crista da onda, nunca no vale, onde há escoamento de água. Já em laje, o suporte trabalha com base fixada por chumbador químico ou mecânico, ou com sistema de lastro que dispensa perfuração — solução preferida em coberturas impermeabilizadas, desde que a laje suporte o acréscimo de carga permanente do lastro.

Solo, estacionamento e cobertura dedicada

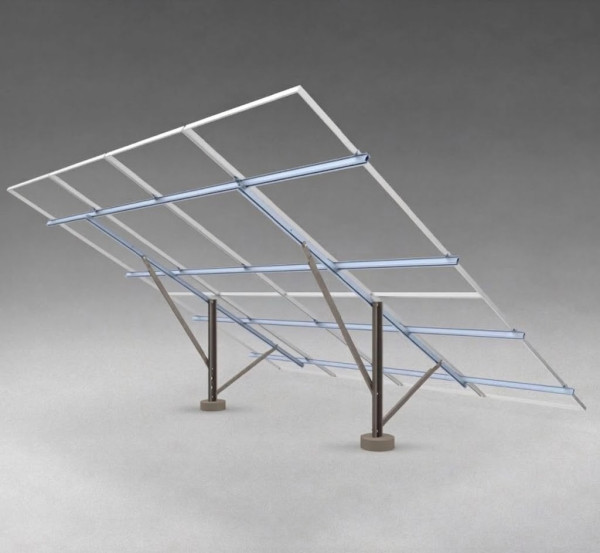

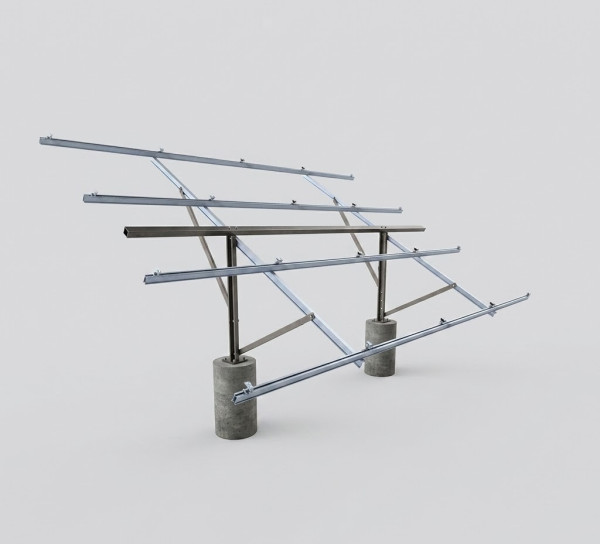

Fora do telhado, o suporte muda de natureza. Em usina em solo, a estrutura passa a incluir a fundação — estaca metálica cravada, sapata ou bloco — e a mesa de sustentação, com altura livre definida por risco de alagamento, vegetação e sombreamento. Em estruturas de estacionamento solar e coberturas dedicadas, o suporte acumula duas funções: sustentar os módulos e vencer vãos livres para circulação, o que aproxima o projeto de uma estrutura metálica convencional, com pilares, vigas e ligações dimensionadas segundo a ABNT NBR 8800.

Essas aplicações raramente são atendidas por componentes de catálogo. A geometria depende da malha de vagas, do pé-direito exigido e da orientação do arranjo, o que torna a fabricação sob desenho a única alternativa viável tecnicamente.

Fixadores, grampos e o detalhe que causa falha

O ponto mais frequente de falha em suporte para painel solar não é o perfil, é o fixador. Grampos intermediários e terminais precisam ser compatíveis com a espessura da moldura do módulo — molduras de 30, 35 ou 40 mm exigem grampos específicos — e com o torque especificado pelo fabricante do painel. Aperto insuficiente permite deslocamento sob vento; aperto excessivo deforma a moldura de alumínio e pode invalidar a garantia do módulo.

Há ainda a questão da compatibilidade galvânica. Contato direto entre alumínio e aço-carbono sem isolamento, em presença de umidade, forma par galvânico e acelera a corrosão do elemento menos nobre. Por isso fixadores em aço inoxidável austenítico são a prática recomendada nas interfaces com componentes de alumínio.

A Perf-cop fabrica suportes para painel solar conforme o tipo de cobertura e a especificação de cada projeto, produzindo perfis, bases e peças de transição por corte e dobra próprios. Com sede em Guarulhos/SP e atendimento nacional, a empresa atua desde 2001 na fabricação de estruturas metálicas e artigos de serralheria, fornecendo a integradores e empresas de engenharia as peças definidas pelo projeto — inclusive quando a cobertura existente não comporta solução padronizada.
