Cabine de pintura a pó

Descrição

Funcionamento e engenharia da cabine de pintura a pó

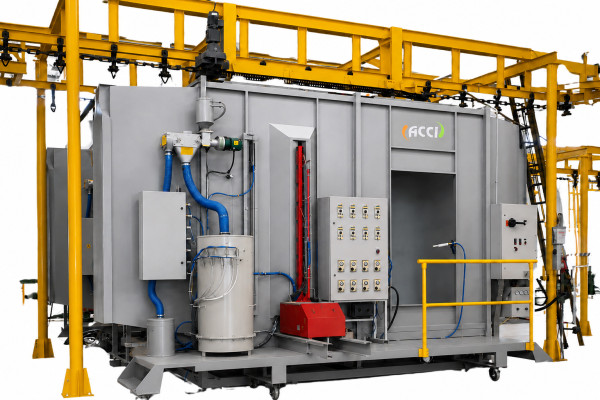

A cabine de pintura a pó foi desenvolvida com a finalidade de conter o overspray gerado durante o processo de pulverização eletrostática, impedindo a dispersão de partículas no ambiente fabril e garantindo a conformidade ecológica da operação. O equipamento apresenta uma configuração estrutural segmentada em duas seções principais, compreendendo o corpo da cabine operacional, local onde ocorre a aplicação da tinta na peça, e o depurador de ar integrado. Dependendo das exigências do processo industrial, a estrutura pode ser fabricada em chapas de aço carbono com pintura de proteção ou em chapa de aço inox, sendo projetada com janelas de pintura e aberturas geométricas específicas para permitir a transição segura dos componentes fixados na linha produtiva.

A definição geométrica e o regime operacional da estrutura são determinados sob medida com base nas características técnicas da planta fabril, podendo ser configurados para sistemas de aplicação manual, automática ou conjugada. Para operações que exigem variações frequentes de tonalidades, a cabine de pintura a pó pode receber um sistema de deslocamento roll-on / roll-off associado a ciclones e múltiplos conjuntos de cartuchos filtrantes. Esse arranjo de engenharia promove a substituição rápida da cabine posicionada na linha de transporte de peças, reduzindo o tempo de setup produtivo e eliminando o risco de contaminação cruzada entre diferentes lotes de materiais.

Mecanismo de filtragem e recuperação de material no depurador

O depurador de ar da cabine de pintura a pó atua como o núcleo de contenção mecânica e separação pneumática do fluxo contaminado. O sistema utiliza um exaustor centrífugo para gerar a pressão estática necessária para succionar a névoa de pó em direção ao primeiro estágio de filtragem, constituído por filtros tipo cartucho fabricados com meio filtrante 100% em poliéster. Essa especificação do material filtrante assegura a retenção de até 98,4% das partículas em suspensão com diâmetro acima de 1 mícron, direcionando os finos restantes para um filtro final de segurança antes do descarte do fluxo gasoso exaurido.

A parte inferior do depurador abriga um depósito integrado contendo um leito fluidizado, cuja função técnica é manter o pó coletado em estado de suspensão homogênea e ideal para ser reaproveitado. A bomba de transferência de tinta é instalada diretamente nesse receptáculo inferior, enviando o material particulado de volta para as pistolas de pulverização sem a necessidade de reservatórios avulsos na fábrica. O arranjo otimiza o aproveitamento da matéria-prima e evita o desperdício físico do insumo químico, consolidando o equilíbrio econômico da linha de pintura.

Processo automatizado de limpeza e conservação dos cartuchos

A desobstrução contínua dos elementos filtrantes e a manutenção da vazão de sucção do exaustor centrífugo ocorrem de forma automatizada por meio de um sistema de limpeza pulse jet. O mecanismo é gerenciado por um sequenciador eletrônico dedicado, programado para disparar contrafluxos intermitentes de ar comprimido no interior dos cartuchos de poliéster. Esse disparo mecânico promove a vibração controlada do tecido e a consequente queda do pó acumulado na superfície externa dos filtros diretamente para o leito fluidizado inferior, garantindo a perenidade da permeabilidade pneumática do sistema.

A utilização do sequenciador eletrônico no comando das válvulas de ar comprimido otimiza o consumo energético da planta fabril, pois evita o gasto excessivo de ar da rede industrial durante os ciclos de limpeza. A correta fixação e a vedação estanque dos filtros cartucho influenciam diretamente na durabilidade dos componentes internos, minimizando a necessidade de intervenções corretivas emergenciais. A verificação periódica do torque de aperto e o acompanhamento dos indicadores de pressão na cabine de pintura a pó asseguram a estabilidade da velocidade de captação e garantem a repetibilidade técnica do acabamento das peças industriais.
