Cabines de pintura eletrostática a pó

Descrição

Engenharia e arquitetura estrutural das cabines de pintura eletrostática a pó

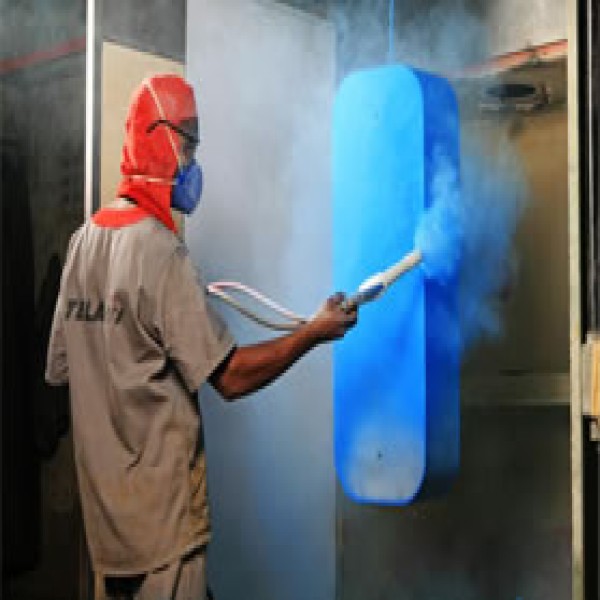

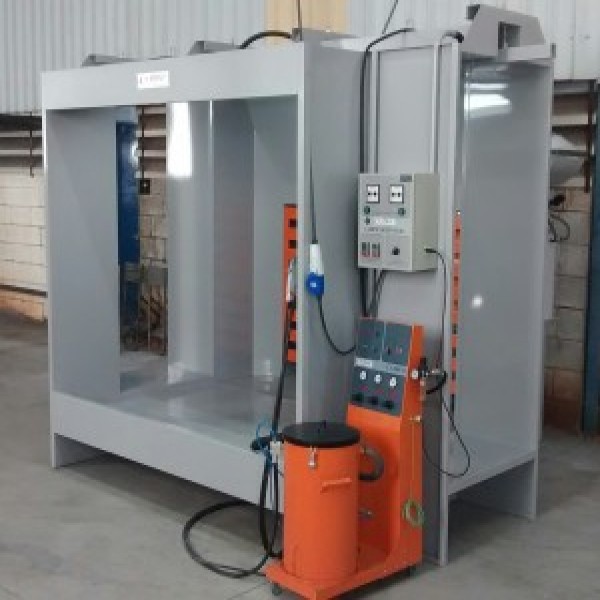

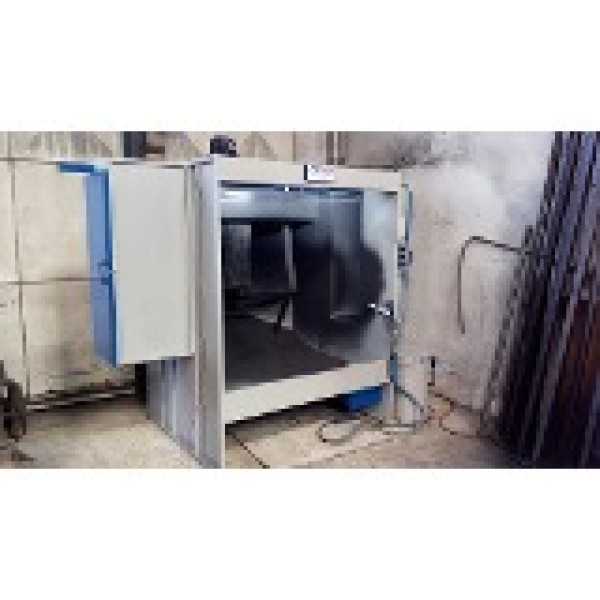

As cabines de pintura eletrostática a pó operam como sistemas de contenção física e pneumática projetados para mitigar a dispersão de resíduos sólidos no ambiente fabril, otimizando o aproveitamento de matéria-prima e mantendo a área de trabalho limpa. O equipamento pode ser configurado para atender a processos operacionais manuais ou automatizados, sendo o seu dimensionamento interno determinado de forma customizada de acordo com as especificações técnicas, quantidade e geometria das pistolas de pulverização utilizadas na linha de produção. A estrutura do conjunto é dividida em dois blocos principais que atuam de forma integrada: o corpo da cabine, onde ocorre a deposição eletrostática do pó sobre as peças, e o módulo de exaustão, tecnicamente denominado depurador de ar.

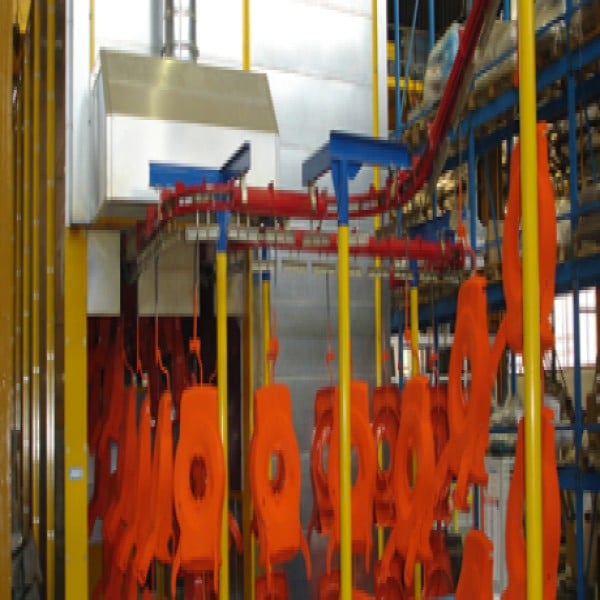

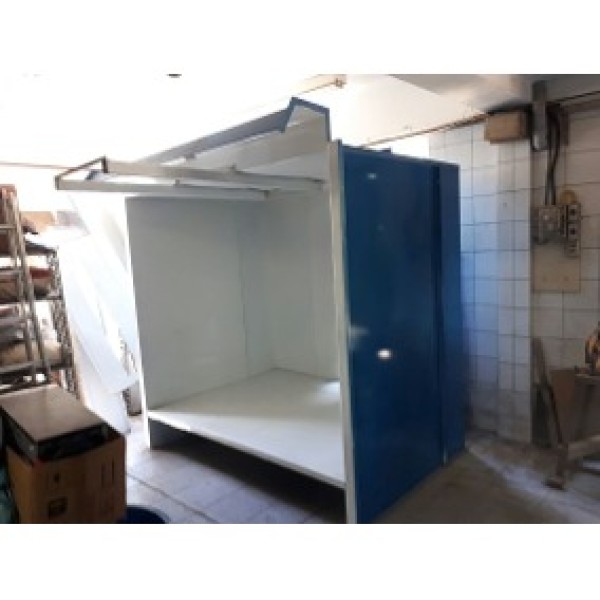

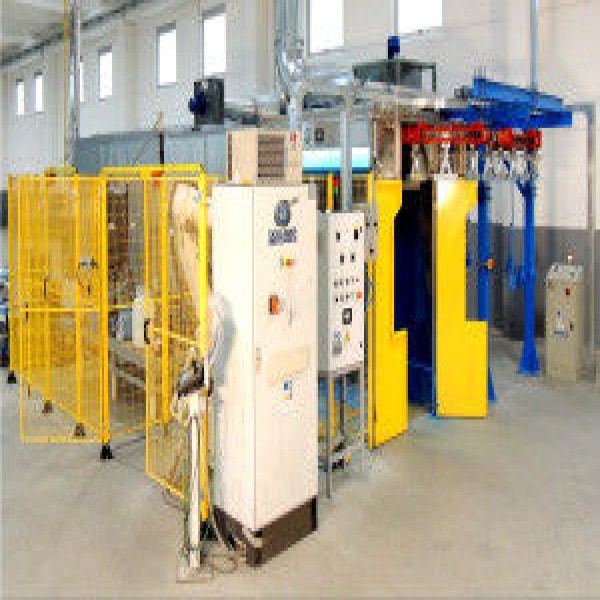

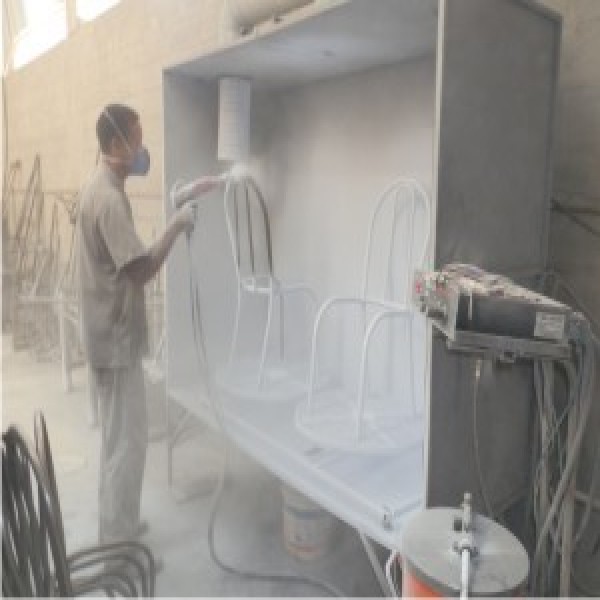

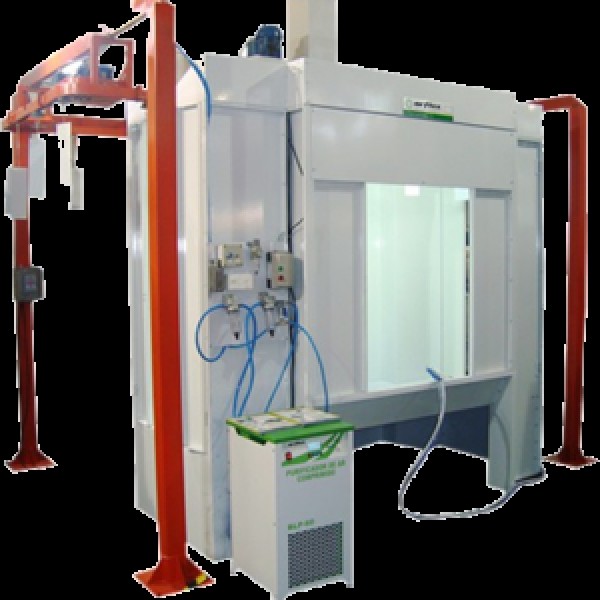

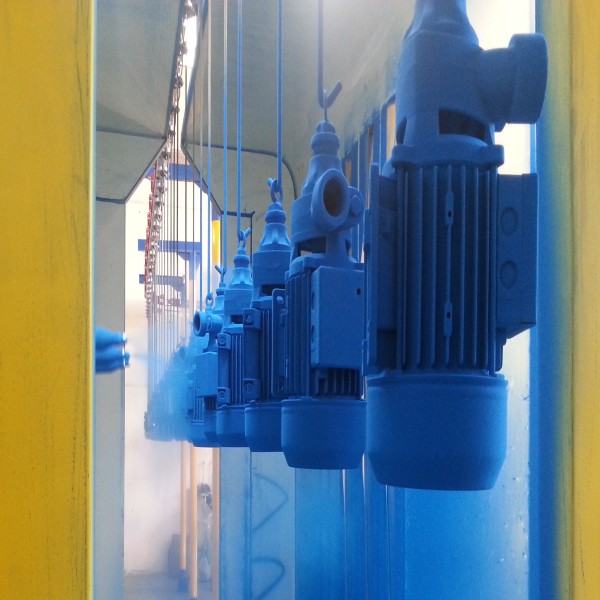

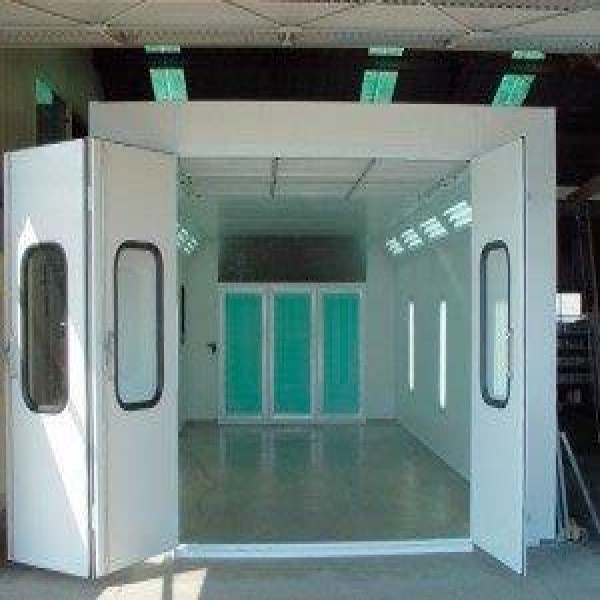

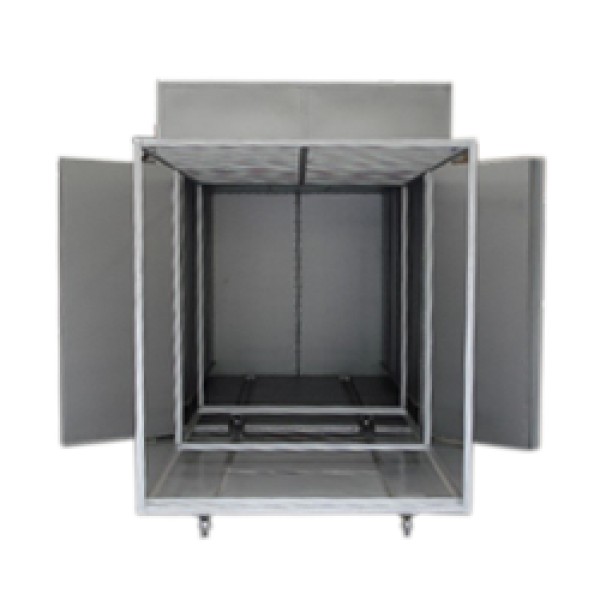

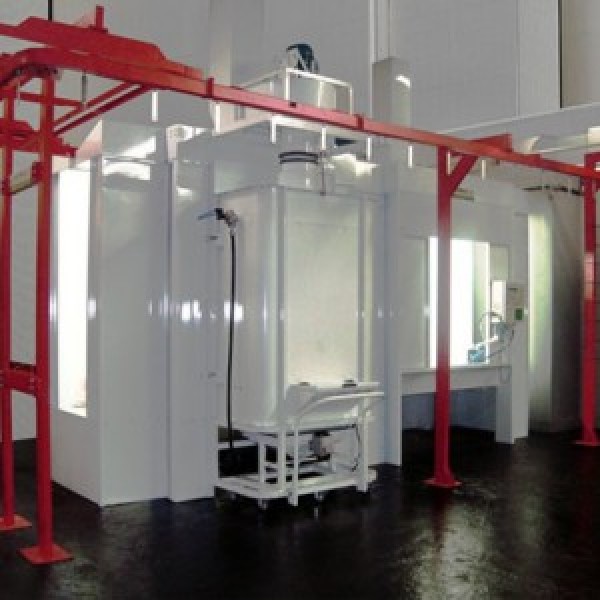

O corpo operacional do equipamento é fabricado a partir de chapas de aço carbono que recebem revestimento em pintura protetiva ou em chapas de aço inoxidável, materiais selecionados para suportar o desgaste mecânico contínuo da produção industrial. A estrutura metálica apresenta janelas de pintura posicionadas de forma ergonômica para os operadores e aberturas laterais dimensionadas para permitir a transição contínua dos componentes fixados nas gancheiras do transportador aéreo. Esse desenho geométrico mantém a estabilidade do fluxo de ar interno e evita o escape de névoa de tinta para o galpão, assegurando a repetibilidade visual do acabamento.

Mecanismo de filtragem e segurança redundante no depurador de ar

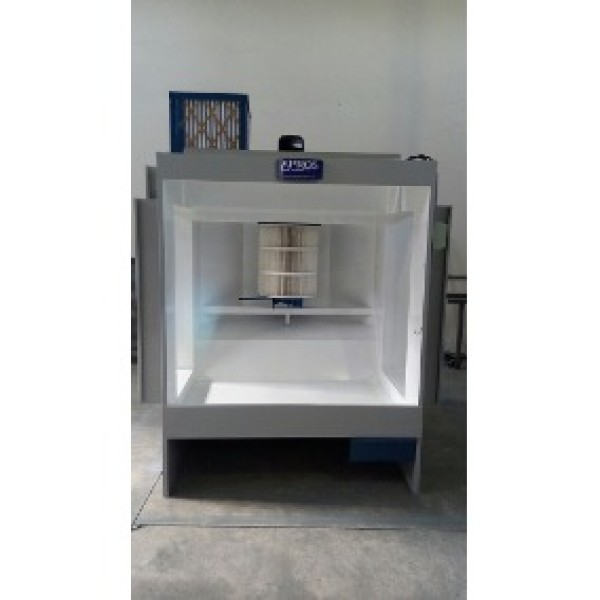

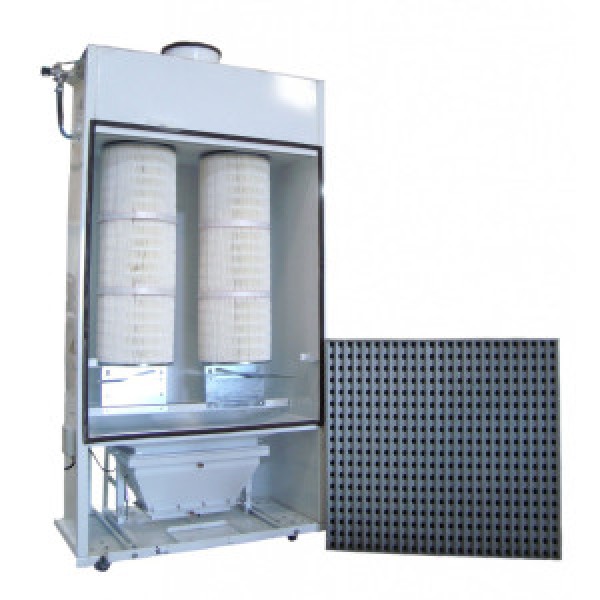

O depurador de ar atua na captação e purificação do fluxo pneumático contaminado pelo overspray da tinta eletrostática. Um exaustor centrífugo de alta performance gera a pressão estática necessária para direcionar o ar saturado para o primeiro estágio de filtragem, composto por elementos do tipo cartucho fabricados com meio filtrante 100% poliéster. Essa configuração técnica garante uma eficiência de separação mecânica de até 98,4% para partículas sólidas com diâmetro superior a 1 mícron. O pó retido decanta no reservatório inferior do depurador, que pode conter um leito fluidizado para manter o material em suspensão adequada para ser reinjetado diretamente nas pistolas por meio de bombas de transferência, eliminando o desperdício de insumos.

Como salvaguarda ambiental e operacional, o depurador fornecido pela ACCI possui um segundo estágio de segurança posicionado antes da descarga final do fluxo gasoso para a atmosfera da fábrica. Este estágio utiliza um filtro final com meio filtrante de alta densidade composto de celulose, projetado para atuar como uma barreira redundante em cenários de falha mecânica, como o rompimento acidental de algum dos cartuchos de poliéster primários. Esse filtro retém integralmente as partículas residuais que escapariam do sistema principal, impedindo de forma absoluta a contaminação do galpão fabril e garantindo a conformidade da instalação com os parâmetros regulamentares de segurança do trabalho.

Automação do sistema pulse jet e parâmetros de conservação

A manutenção da permeabilidade pneumática dos cartuchos e a constância da vazão de sucção na face de trabalho dependem de um sistema automatizado de limpeza do tipo pulse jet. O mecanismo é coordenado por um sequenciador eletrônico dedicado, programado para acionar de forma cíclica e intermitente válvulas de diafragma que injetam disparos de ar comprimido em contrafluxo no interior dos filtros de poliéster. A energia mecânica do pulso provoca a expansão controlada do tecido filtrante, desprendendo a camada de pó acumulada na face externa e fazendo-a cair diretamente no tanque de recuperação inferior, sem interromper o regime de pintura.

A automação desse ciclo por meio do sequenciador eletrônico preserva a estabilidade operacional da linha, evita flutuações na velocidade de captação de ar e reduz o consumo de ar comprimido da rede de utilidades industriais. A substituição programada dos conjuntos de filtros conforme as variações cromáticas da produção e a verificação periódica da estanqueidade das vedações são requisitos indispensáveis para estender a vida útil do exaustor centrífugo. O acompanhamento contínuo da pressão diferencial do sistema permite a execução de intervenções preventivas precisas, otimizando o custo-benefício global do processo de pintura industrial.
