Descrição

Veja mais sobre o equipamento

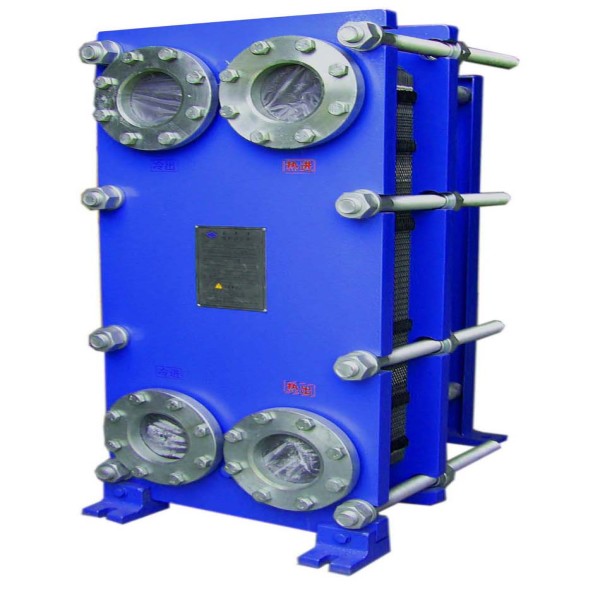

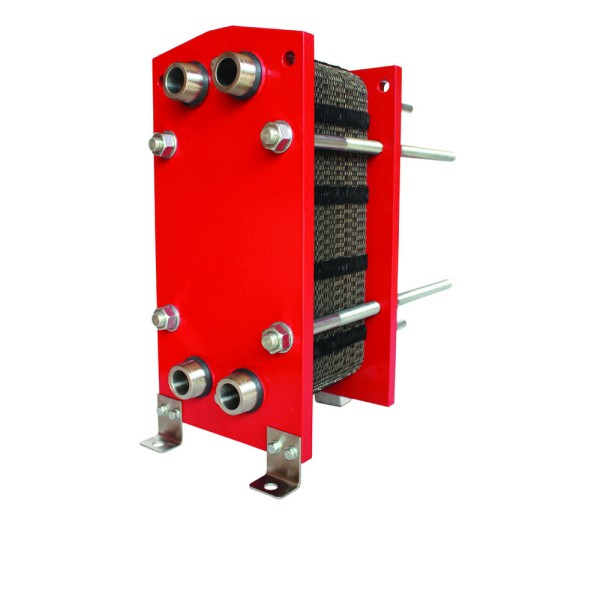

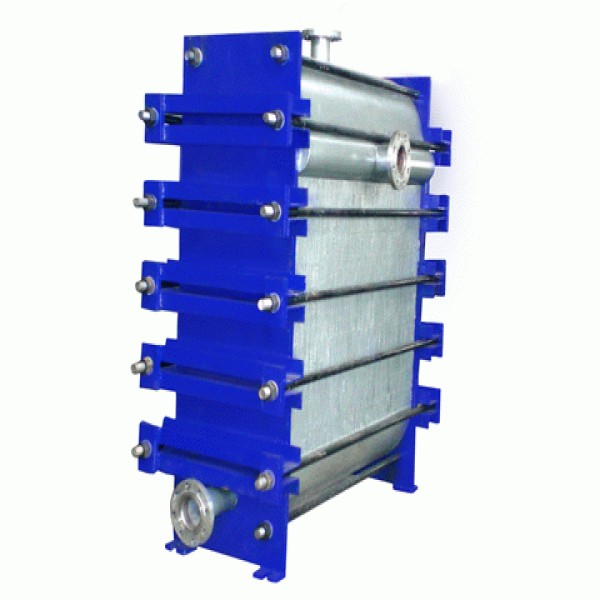

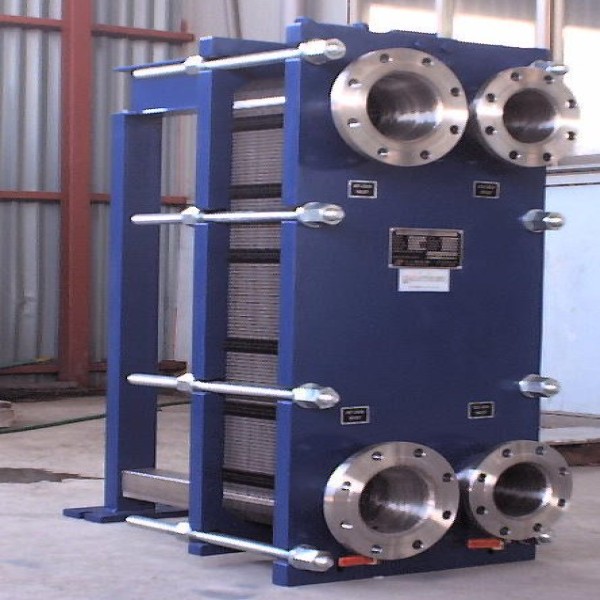

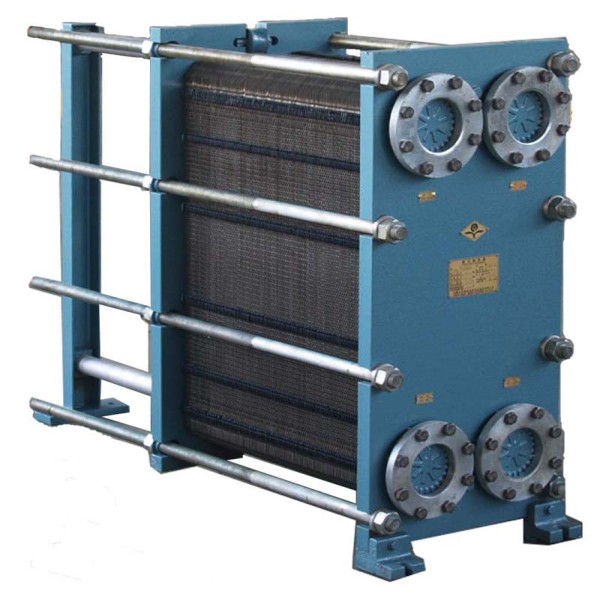

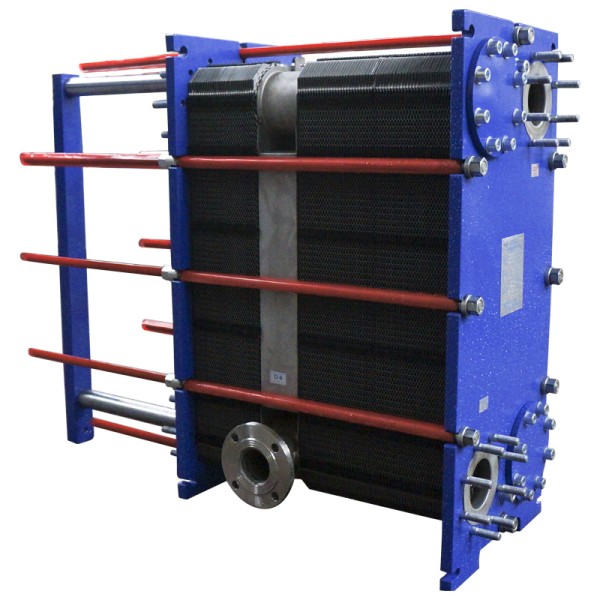

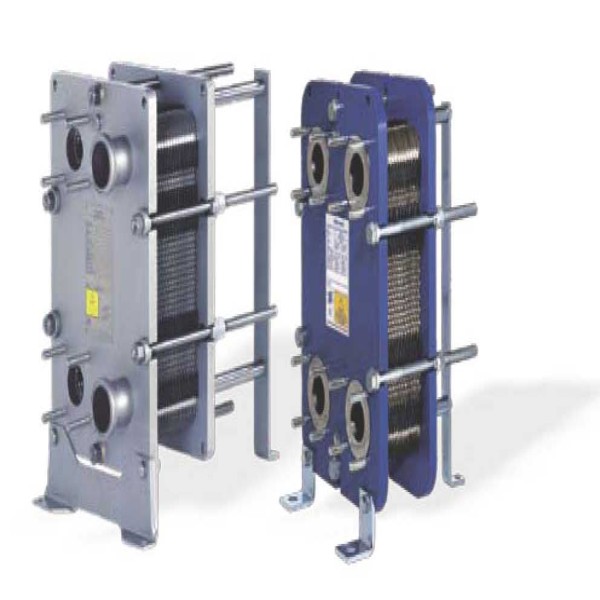

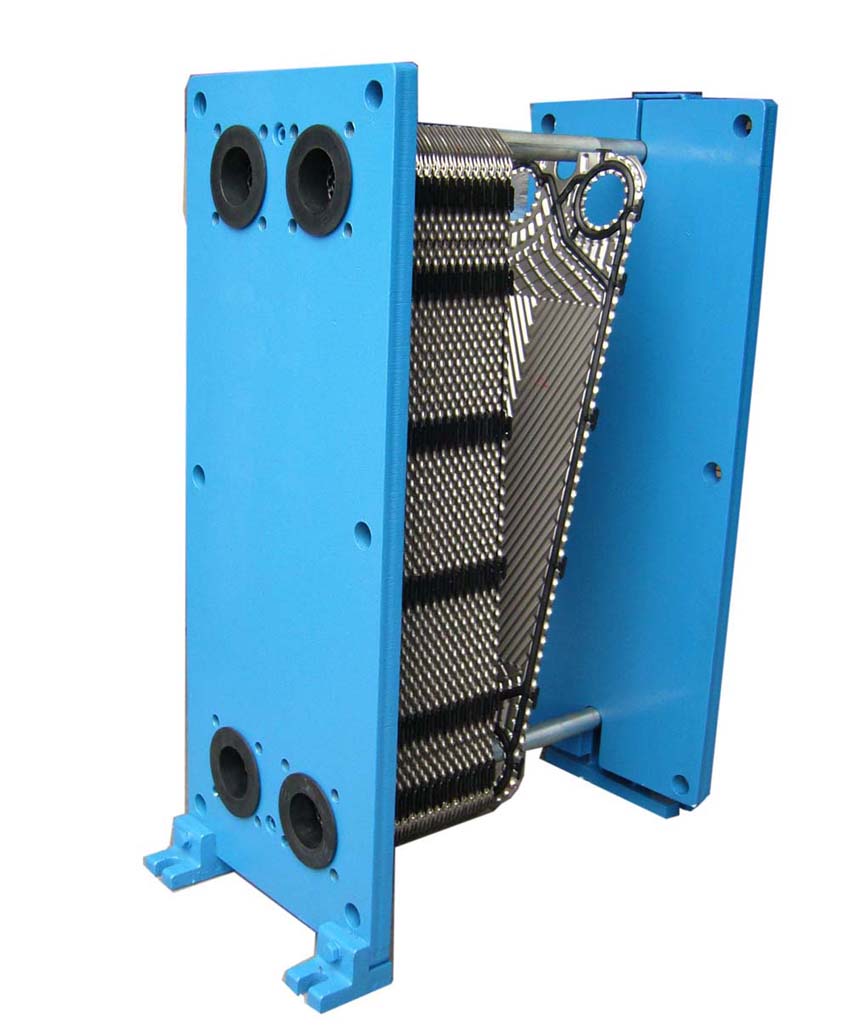

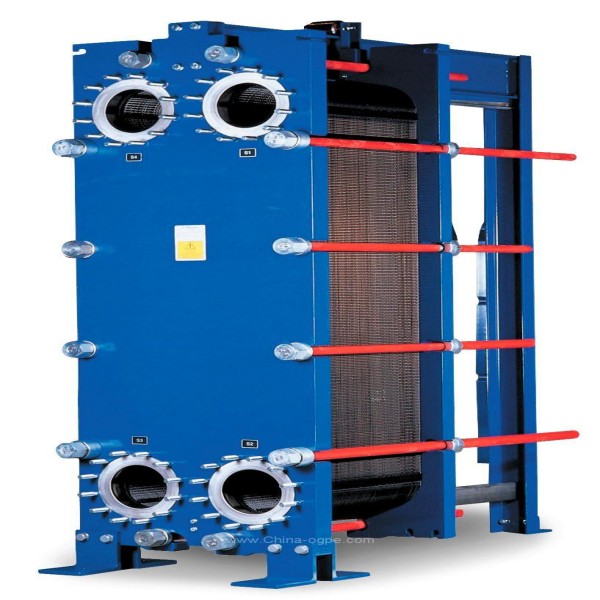

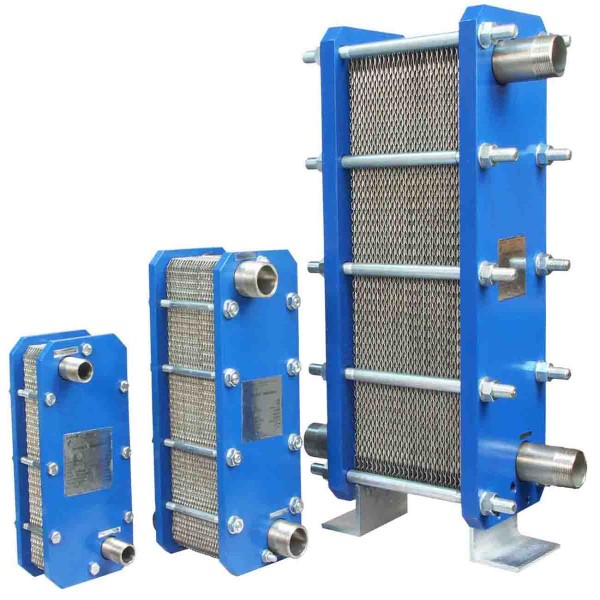

Os permutadores de calor de placas consistem num conjunto de placas de metal corrugadas com quatro furos para a passagem dos dois fluidos entre os quais se vai trocar calor. O conjunto de placas é montado entre a placa de estrutura e a placa de pressão e comprimido pelos parafusos de aperto.

As placas têm montada uma junta que sela o canal e dirige o fluido entre canais alternados. O número de placas é determinado pelo caudal, propriedades físicas do fluido, perda de carga e programa de temperaturas.

Saiba mais características

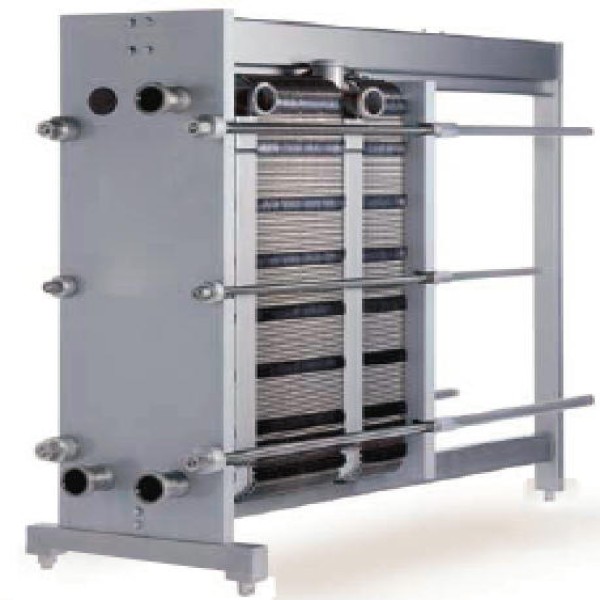

As corrugações das placas promovem a turbulência dos fluidos e suportam as placas contra um diferencial de pressão. O conjunto das placas e a placa de pressão estão suspensas na barra superior de transporte e alinhadas pela barra-guia inferior. As ligações estão localizadas na placa de estrutura. Se um ou ambos os fluidos fazem mais de uma passagem no interior do permutador, também existirão ligações na placa de pressão.

As placas dos permutadores de calor de placas podem ser obtidas em todos os materiais prensáveis. As juntas estão disponíveis numa vasta gama de elastómeros.

Funcionamento dos permutadores de calor de placas

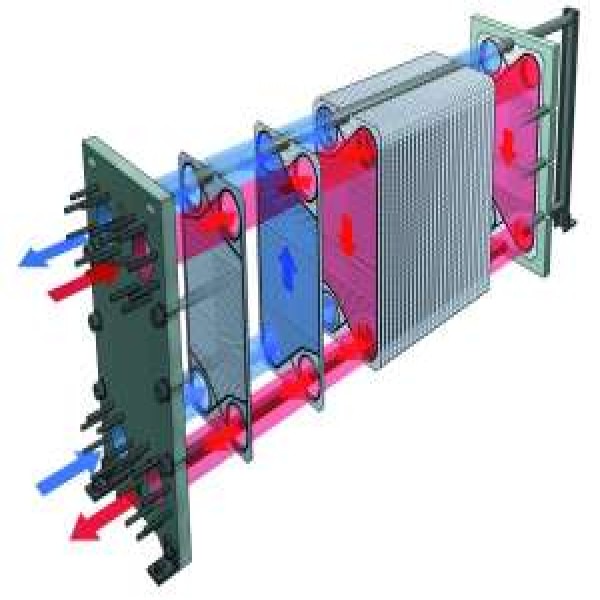

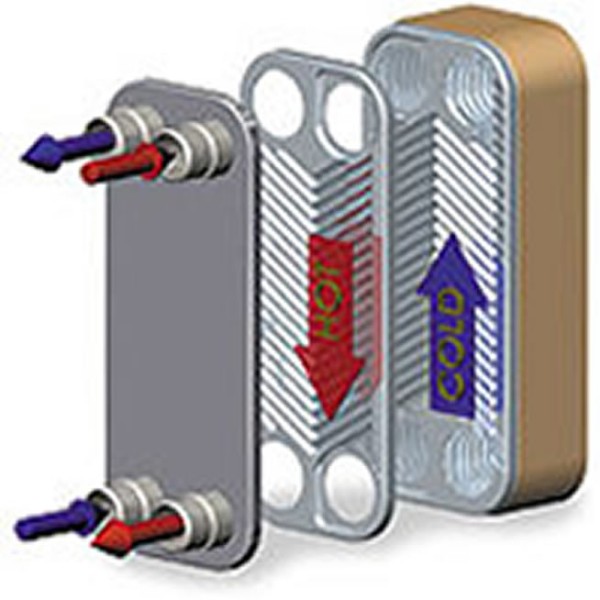

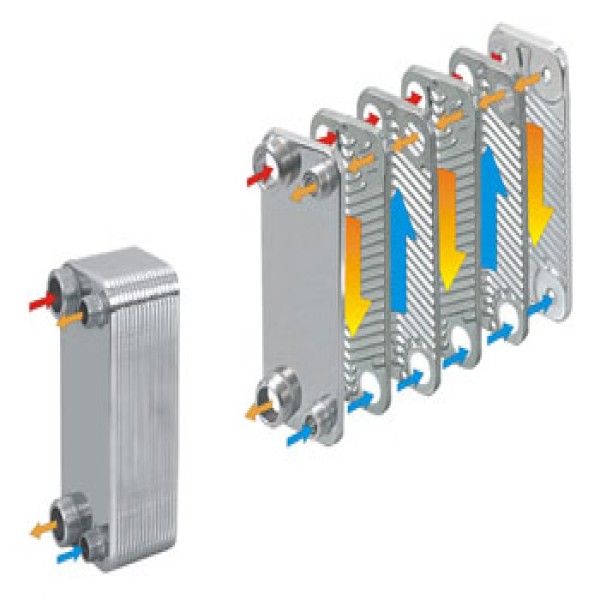

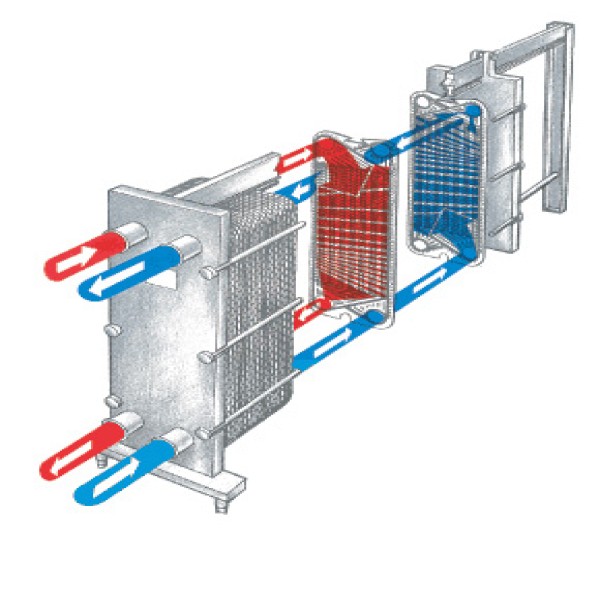

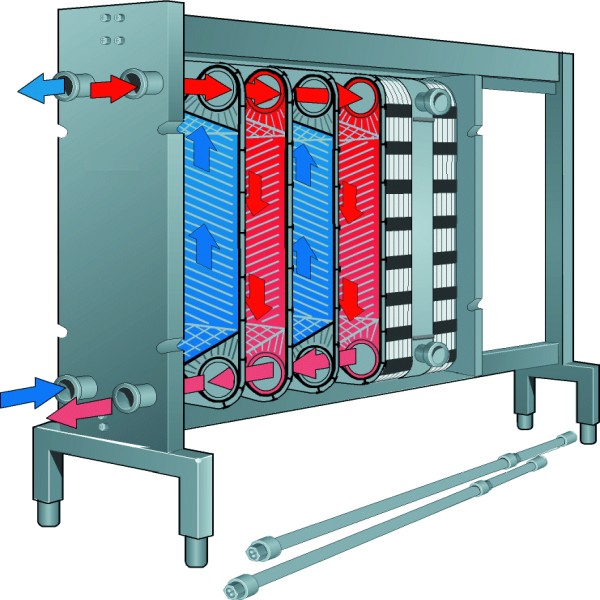

Os fluidos na transferência de calor são dirigidos para o conjunto de placas através de coletores;
Os coletores são formados pelos furos nos extremos das placas;
Eles são admitidos nos canais entre as placas em função da disposição das juntas.
Um fluido é direcionado para cada segunda passagem;
O outro é dirigido para as passagens intermédias;
Os dois fluidos não podem ser misturados;
Então são separados por uma fina placa, através da qual o calor é transferido.
