Estufa infravermelho para aquecimento
Aviso de segurança. A estufa de infravermelho é equipamento de aquecimento elétrico de potência: a instalação, aterramento e proteção do quadro devem seguir a NR-10, a ABNT NBR 5410 e a ABNT NBR IEC 60519, e as proteções mecânicas e o comando devem atender à NR-12. O projeto elétrico e o laudo de conformidade devem ser assinados por profissional legalmente habilitado com ART.

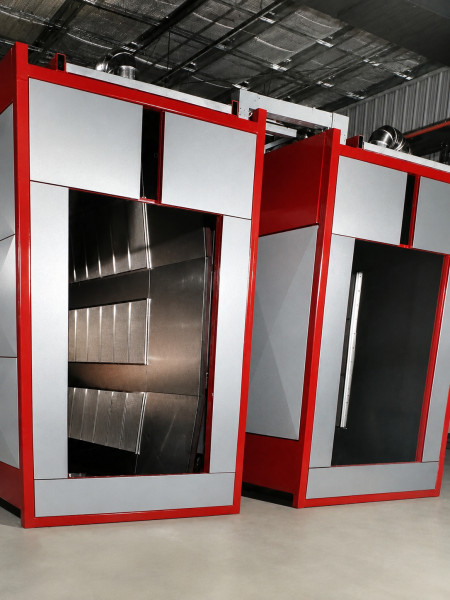

O que é e como funciona a estufa de infravermelho
A estufa de infravermelho gera calor por radiação: um emissor elétrico incandescente emite ondas na faixa do infravermelho que são absorvidas pela superfície da peça e convertidas em calor. Diferente do forno de convecção, ela converte energia em radiação sem depender de uma resistência elétrica aquecendo o ar e circulando com ventiladores, o que reduz perdas e encurta o tempo de aquecimento. A câmara costuma ter paredes revestidas com refletores para redirecionar a radiação, além de sistema de exaustão para os voláteis liberados na cura.
- Emissor: converte energia elétrica em radiação infravermelha
- Refletor: direciona a radiação para a superfície da peça
- Controle: termopar/pirômetro + malha PID para manter setpoint
- Exaustão: remove solventes e vapores gerados na secagem/cura
Onda curta, média ou longa: qual emissor escolher
A escolha do emissor é a decisão que mais impacta eficiência e custo. Emissores de onda curta atingem alta temperatura e resposta em segundos, ideais para superfícies metálicas e cura rápida; os de onda média equilibram penetração e velocidade; os de onda longa (painéis cerâmicos) operam a temperatura menor e são melhor absorvidos por água, plásticos e tintas. O erro clássico é usar onda curta em material transparente a essa faixa, desperdiçando energia. A tabela abaixo resume o casamento espectral típico.
| Emissor | Faixa de onda | Temp. do emissor | Tempo de resposta | Aplicação recomendada |
|---|---|---|---|---|
| Onda curta (NIR / halógeno de quartzo) | ~0,78–1,4 µm | até ~2.200 °C | menos de 1 s | Metais, cura rápida de tinta em pó |
| Onda média (tubo de quartzo) | ~1,4–3 µm | ~800–1.200 °C | poucos segundos | Secagem geral, pré-aquecimento |
| Onda longa (painel cerâmico) | acima de ~3 µm | ~300–700 °C | dezenas de segundos | Plásticos, tintas base água, desidratação |
Estufa infravermelho vs convecção: quando cada uma cura melhor
Convecção aquece o ar e é robusta para peças de geometria complexa e sombras, mas gasta energia elevando toda a massa de ar e leva minutos para estabilizar. O infravermelho aquece a superfície diretamente, liga e desliga em segundos e reduz o tempo de cura, porém depende de linha de visada — regiões sombreadas recebem menos radiação. Na prática, muitas linhas de pintura combinam infravermelho no gel/flash-off inicial com convecção no acabamento. Escolha infravermelho quando a peça é predominantemente plana, o ciclo precisa ser curto e o espaço é limitado; prefira convecção em peças cavernosas e lotes muito heterogêneos.
- Infravermelho: aquecimento de superfície, resposta em segundos, menor footprint, exige linha de visada
- Convecção: aquece o ar, cobre sombras/cavidades, maior inércia e consumo em regime
- Solução mista: infravermelho no pré/gel + convecção no acabamento em linhas contínuas
Aplicações por setor e configuração construtiva
A estufa atende pintura em pó e líquida (metalúrgica, moveleira, autopeças), secagem de tintas e adesivos em impressão e embalagem, pré-aquecimento de chapas plásticas para termoformagem e desidratação em alimentos e química. Em processos de secagem contínua ela é frequentemente combinada a um soprador industrial que renova o ar úmido, e em algumas linhas convive com um secador rotativo horizontal quando o produto é granulado. A construção pode ser em câmara batelada (lotes, baixo investimento, flexível) ou túnel com esteira (produção contínua, cadência estável, maior investimento).
- Metalúrgica/autopeças: cura de tinta em pó em ciclos curtos
- Gráfica/embalagem: secagem de tinta e verniz
- Plásticos: pré-aquecimento para termoformagem e conformação
- Alimentos/química: desidratação e evaporação controlada
Segurança elétrica e conformidade NR-12 / NR-10
Por ser equipamento de eletrotermia de potência, a estufa exige quadro dimensionado conforme a ABNT NBR 5410, proteção e trabalho em eletricidade segundo a NR-10 e projeto de instalação de aquecimento elétrico segundo a ABNT NBR IEC 60519. As proteções mecânicas, sinalização de superfície quente, intertravamento de portas e categoria do circuito de comando seguem a NR-12, e o grau de proteção do invólucro (IEC 60529) deve considerar poeira de tinta e ambiente. Em linhas com solventes inflamáveis, a classificação de área e a exaustão devem ser avaliadas por profissional habilitado antes da partida.
- Aterramento e proteção do quadro conforme ABNT NBR 5410 e NR-10
- Projeto de eletrotermia segundo ABNT NBR IEC 60519
- Intertravamento, guardas e comando conforme NR-12
- IP do invólucro adequado a pó/tinta (IEC 60529) e exaustão de voláteis
O que define o preço e checklist de cotação
Não existe preço único: o valor sobe com a potência instalada (kW), o número e o tipo de emissores, o comprimento de onda, o material dos refletores (ouro rende mais que alumínio), o controle (PID simples x multizona com pirômetro) e a construção (batelada x túnel com esteira). Some ainda o custo recorrente de reposição dos emissores, cuja vida útil varia por tipo e ciclo térmico, e o consumo de energia por peça. Peça sempre à cotação a densidade de potência prevista para a sua aplicação e a garantia dos emissores. Reúna os dados abaixo para orçar com vários fornecedores de uma vez.
- Peça a ser aquecida: material, dimensões, espessura e geometria
- Processo e temperatura de cura/secagem alvo e tempo de ciclo
- Produção por hora e modalidade (batelada ou esteira contínua)
- Dados elétricos disponíveis: tensão, fases, kW instalado, área
- Norma/laudo exigido (NR-12, NR-10) e ambiente (pó, solvente)
- Necessidade de reposição de emissores e garantia solicitada
O que só a Soluções Industriais entrega neste nicho
- Comparação lado a lado de emissores por comprimento de onda numa só cotação
- Fornecedores que fabricam câmara batelada e estufa túnel de esteira sob medida
- Faixa de densidade de potência (W/cm²) informada por aplicação de cura
- Orçamento de reposição de lâmpadas e emissores separado do equipamento novo
- Especificação de refletor de ouro ou alumínio conforme rendimento exigido
- Checklist de dados elétricos (tensão, kW instalado, fase) para dimensionar o quadro
- Cotação de retrofit: trocar convecção por painéis de infravermelho em linha existente
- Comparativo de kW instalado x produtividade para estimar custo de energia por peça
Perguntas frequentes
Qual a diferença entre estufa de infravermelho e forno de convecção?
O infravermelho aquece a superfície da peça por radiação, com resposta em segundos e menor consumo em regime, mas depende de linha de visada. A convecção aquece o ar e cobre sombras e cavidades, ao custo de maior inércia e consumo. Muitas linhas combinam os dois: infravermelho no pré-aquecimento e convecção no acabamento.
Como escolher o comprimento de onda do emissor?
O comprimento de onda precisa casar com o material. Onda curta (NIR) é rápida e boa para metais e cura de tinta em pó; onda média equilibra secagem e pré-aquecimento; onda longa (painel cerâmico) é melhor absorvida por água, plásticos e tintas base água. Usar a faixa errada desperdiça energia sem aquecer a peça.
A estufa de infravermelho serve para cura de tinta em pó?
Sim, é uma das aplicações principais. Emissores de onda curta e média elevam a superfície à temperatura de cura em ciclos mais curtos que a convecção, o que reduz o footprint da linha. A densidade de potência e a temperatura alvo devem ser definidas conforme a tinta e a espessura da peça.
Quais normas se aplicam à estufa de infravermelho?
Como máquina, segue a NR-12 (proteções e comando). Por ser aquecimento elétrico de potência, atende à NR-10, à ABNT NBR 5410 (instalação de baixa tensão) e à ABNT NBR IEC 60519 (segurança em instalações de eletrotermia). O grau de proteção do invólucro segue a IEC 60529.
Qual a potência elétrica necessária?
Depende da área a aquecer, da temperatura alvo e do tempo de ciclo, expressa em densidade de potência (W/cm²) e no kW total instalado. Informe material, dimensões, temperatura de cura e produção por hora ao fornecedor para o dimensionamento; é isso que determina o quadro elétrico e a proteção conforme a ABNT NBR 5410.
Câmara batelada ou estufa túnel com esteira: qual escolher?
A câmara batelada tem menor investimento e é flexível para lotes variados e baixo volume. A estufa túnel com esteira entrega cadência estável e maior produtividade em produção contínua, com investimento e footprint maiores. A escolha depende do volume e da variedade de peças.
Os emissores precisam de reposição?
Sim. Lâmpadas e emissores têm vida útil finita que varia por tipo e pelo número de ciclos térmicos. É um custo recorrente relevante no custo total de propriedade, por isso vale cotar separadamente a reposição e a garantia dos emissores já na compra.
O que preciso reunir para pedir orçamento?
Material, dimensões e geometria da peça; temperatura de cura ou secagem e tempo de ciclo; produção por hora; modalidade batelada ou esteira; e os dados elétricos disponíveis (tensão, fases, kW). Some o ambiente (pó, solvente) e a norma exigida. Com esses dados dá para cotar com vários fornecedores numa só busca.
Dá para substituir uma estufa de convecção por infravermelho numa linha existente?
Em muitos casos sim, via retrofit com painéis de infravermelho, especialmente para reduzir tempo de cura em peças planas. É preciso avaliar linha de visada, disponibilidade elétrica e exaustão, e o projeto deve ser validado por profissional habilitado conforme NR-12 e NR-10 antes da partida.
