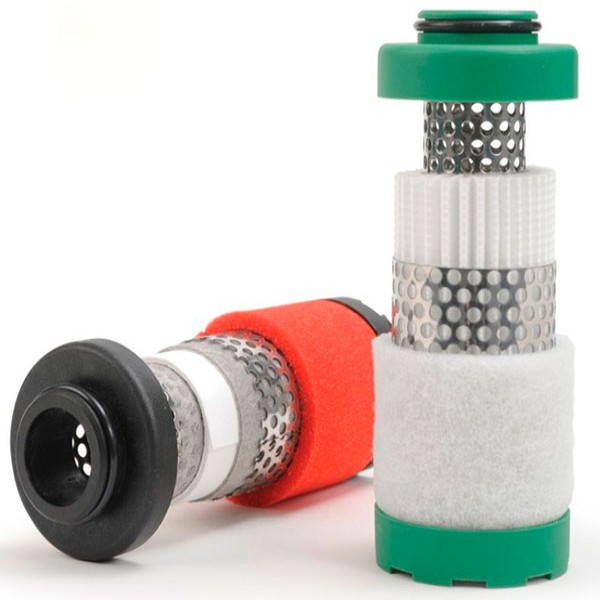

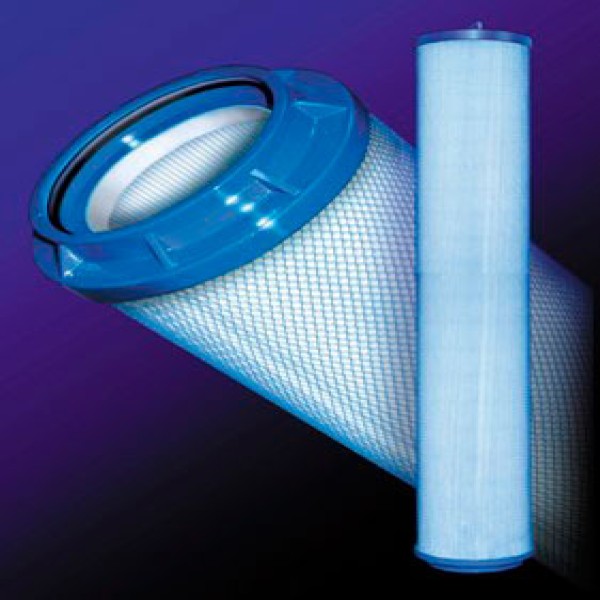

Filtro hidráulico industrial

Descrição

O filtro hidráulico industrial é um componente fundamental para o controle da contaminação em sistemas hidráulicos. Instalado em pontos estratégicos do circuito, sua função é reter partículas contaminantes, impedindo que alcancem componentes sensíveis e comprometam o desempenho do sistema.

A correta seleção do filtro hidráulico industrial contribui para o aumento da vida útil dos componentes hidráulicos e do próprio elemento filtrante. Por isso, é importante analisar diversos fatores antes da especificação do filtro mais adequado para cada aplicação.

Seleção do filtro hidráulico industrial

Ao selecionar um filtro hidráulico industrial para um circuito hidráulico, é necessário conhecer as características dos pontos de aplicação e as condições operacionais do sistema.

Pressão máxima de trabalho: pressões superiores às especificadas podem provocar a abertura do by-pass, o colapso do elemento filtrante ou até mesmo a ruptura da carcaça. Para evitar falhas, prejuízos e acidentes, é essencial conhecer a pressão máxima do circuito e selecionar um filtro compatível.

Vazão máxima: vazões acima da capacidade prevista provocam aumento da pressão antes do filtro, elevação da perda de carga e, consequentemente, os mesmos problemas associados ao excesso de pressão.

Temperatura máxima: temperaturas superiores aos limites recomendados podem danificar as vedações, causar vazamentos e acelerar a deterioração do elemento filtrante.

Viscosidade do fluido utilizado: viscosidades acima das especificadas para o elemento filtrante podem dificultar a passagem do fluido, elevando a perda de carga e aumentando a pressão no sistema.

Pontos críticos do circuito: quando o sistema possui componentes sensíveis à contaminação, como válvulas proporcionais e servoválvulas, recomenda-se a utilização de filtros de pressão instalados próximos a esses componentes para aumentar sua proteção.

A identificação correta das características operacionais do circuito é uma etapa fundamental para a escolha do filtro hidráulico industrial. Com essas informações definidas, torna-se possível especificar corretamente o grau de retenção, a eficiência ou número Beta, o material do elemento filtrante e verificar as pressões de saturação, colapso e ruptura da carcaça.

Grau de retenção: corresponde ao tamanho das partículas que o filtro é capaz de reter, sendo normalmente relacionado à razão Beta.

Número Beta: é o índice utilizado para representar a eficiência de retenção de partículas de um filtro. Trata-se da relação entre a quantidade de partículas presentes na entrada do filtro e a quantidade de partículas presentes na saída, para um determinado tamanho de partícula.

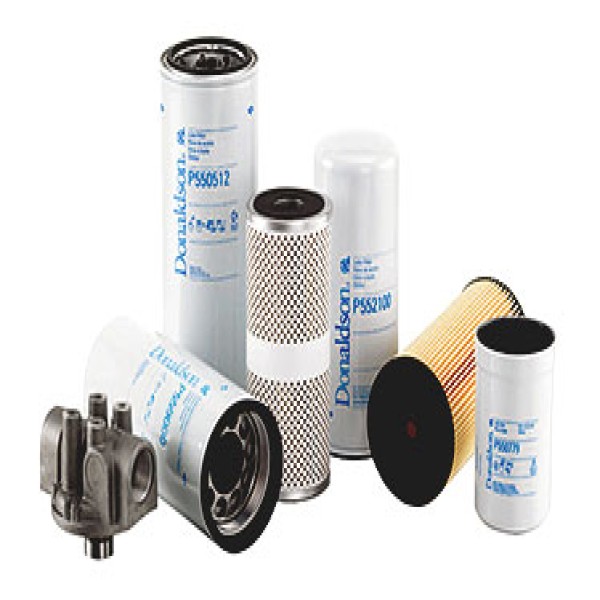

*Vide exemplo apresentado na 1ª imagem.

Para obter suporte técnico na especificação do filtro hidráulico industrial mais adequado para sua aplicação, entre em contato com a equipe da Jotaflex.
