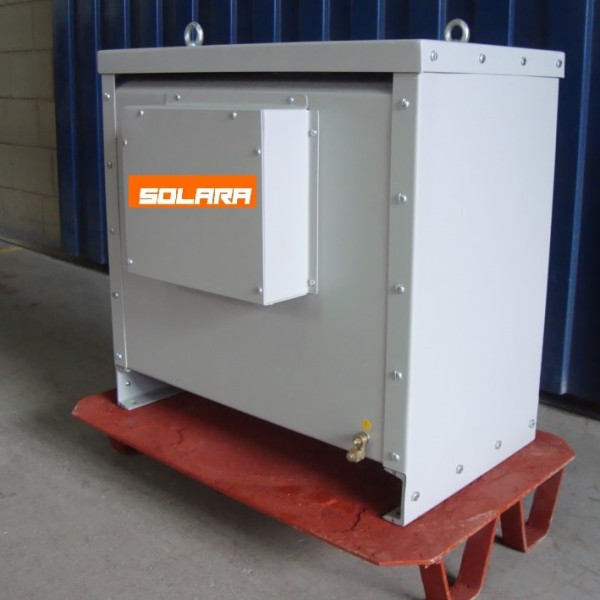

auto trafo 100 kva 380/220v Ip23 Yno

Descrição

• Tipo • Att trafo –linha: LUMEN – alto rendimento Potência 100 kva Refrigeração A SECO Classe de Isolação 1,2 kv Classe de Temperatura F ( 155º) Frequência 60 Hz N° de Fases 03 Grupo de ligação Yn0 Grau de proteção IP23 Material dos enrolamentos Alumínio Fator K 1 Pintura Eletrostática Cinza Munsell N6,5 Norma referência NBR 5356/5380 Altitude máx de instalação 1000 m Temperatura ambiente máxima 40°C Rendimento 99% Características Construtivas: . Gabinete de proteção em chapa de aço tratada, para instalação em local abrigado com grau de proteção IP23 . Meios para içamento do conjunto totalmente montado através de olhais de suspenção. ∙ 01 ponto de aterramento com terminal para terra na base inferior do transformador para conexão de cabo. ∙ Base em viga tipo “C” para fixação em piso por parafusos chumbados. ∙ Placa de identificação em alumínio com as características do transformador conforme ABNT. ∙ Núcleo constituído de chapa de aço silício com baixas perdas.
