Blindagem de vala: o método que separa proteção efetiva de escoramento improvisado

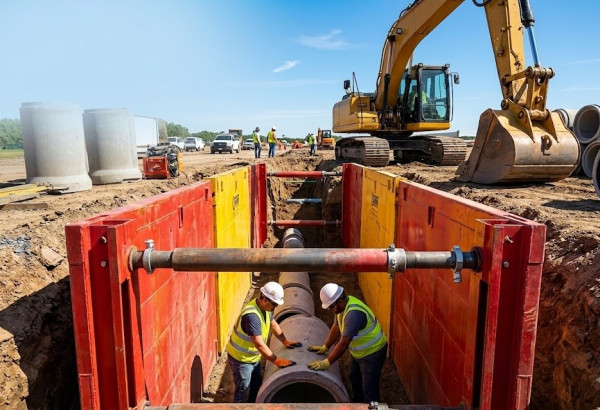

Blindagem de vala é o sistema de contenção formado por duas faces metálicas paralelas, mantidas afastadas e rígidas por estroncas transversais, que é posicionado dentro da escavação para conter o empuxo do solo e proteger quem trabalha no interior da vala. A definição é direta, mas a diferença entre a blindagem e outros métodos de escoramento está menos no componente e mais no método de instalação.

Sistemas convencionais de escoramento são montados dentro da vala, peça por peça, o que exige presença de trabalhadores na escavação antes que a proteção esteja completa. A blindagem é pré-montada fora da vala e descida como conjunto, o que inverte essa ordem: a proteção entra antes das pessoas.

Escavação confinada: como o sistema realmente funciona

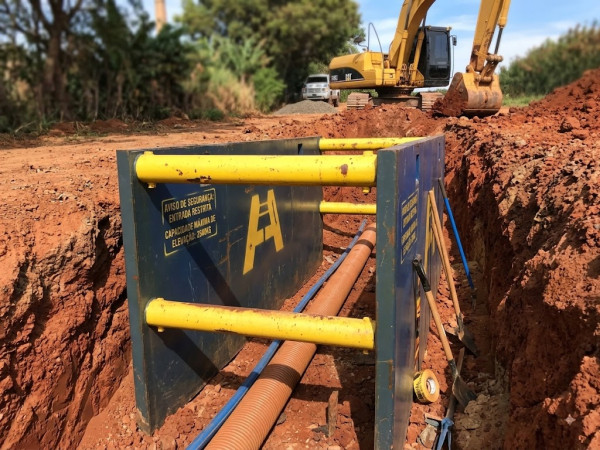

Na aplicação típica, a blindagem é montada na superfície e içada por cabos de aço até a posição, com o processo de escavação ocorrendo de forma confinada — a escavação mecânica interna avança simultaneamente à descida do conjunto blindado. O sistema desce acompanhando o aprofundamento, mantendo as paredes contidas ao longo de todo o processo, sem que exista, em nenhum momento, um trecho escavado e desprotegido.

Esse método traz duas consequências práticas. A primeira é de segurança: elimina a janela de exposição entre escavar e escorar, que é o intervalo em que a maior parte dos acidentes de soterramento ocorre. A segunda é de produtividade: como os módulos são pré-fabricados e a montagem é simples, a execução é rápida e com geometria precisa, o que reduz retrabalho de alinhamento e o volume de escavação em relação ao taludamento.

Quando a blindagem é a solução e quando não é

A blindagem responde bem a valas de traçado retilíneo, largura compatível com a modulação disponível e ausência de interferências transversais densas. É a solução usual em redes de água, esgoto e drenagem em trechos abertos. Em contrapartida, ela ocupa a seção da vala de forma contínua, o que dificulta a passagem de tubulações cruzadas.

Nesses trechos com interferências, sistemas por estroncas e vigas metálicas, que permitem travamento em posições ajustáveis, tendem a ser mais adequados. Tratar blindagem e escoramento por elementos como alternativas concorrentes é um erro comum de especificação: em uma mesma obra linear, é frequente que os dois sejam necessários em trechos diferentes.

Exigência normativa e fabricação conforme projeto

A NR-18 determina que escavações com profundidade superior a 1,25 metro sejam protegidas por taludes ou escoramentos projetados por profissional legalmente habilitado. A ABNT NBR 9061 orienta a segurança de escavação a céu aberto, e as composições SINAPI para escoramento tipo blindagem estruturam faixas por profundidade e largura — de 3,0 a 4,5 metros de profundidade com largura entre 1,5 e 2,5 metros, por exemplo —, o que evidencia que a especificação correta depende dessas duas dimensões conjuntamente.

O dimensionamento parte do empuxo calculado com os parâmetros do solo do trecho, acrescido da sobrecarga na borda da vala, e é responsabilidade do projetista da obra. A Perf-cop fabrica os painéis e as estroncas de blindagem de vala conforme essas definições, produzindo por corte e dobra de chapas em sua unidade em Guarulhos/SP. Com atuação desde 2001 e atendimento nacional, a empresa fornece a construtoras, empreiteiras e obras de saneamento conjuntos dimensionados pelo projeto da obra, inclusive em larguras e alturas fora da modulação de catálogo.
